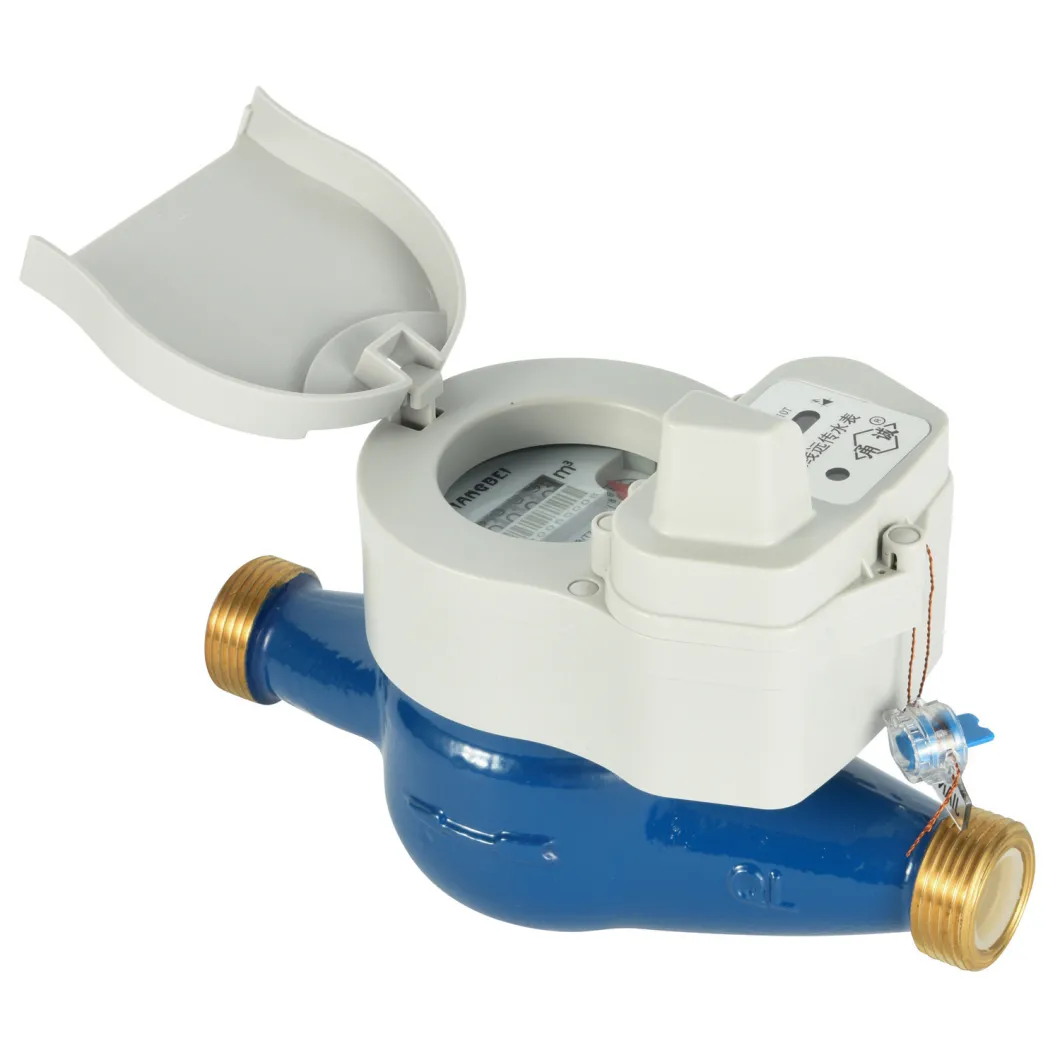

Đồng hồ nước thông minh NB IoT
LXSY-15W đến LXSY-40W (15mm đến 40mm) là đồng hồ đo nước NB đọc từ xa không dây có mức tiêu thụ điện năng thấp dựa trên công nghệ truyền thông không dây của di động băng hẹp, với thiết kế chia tách (các bộ phận điện tử được niêm phong riêng biệt và cấp chống nước có thể là IP 68), với đồng hồ kiểu ướt nhiều tia làm đồng hồ cơ bản.
Đặc trưng:
Phần cơ học của đồng hồ NB là loại ướt nhiều tia hoặc loại khô, với độ chính xác cao, tốc độ dòng khởi động thấp, dễ đọc, tuổi thọ cao, v.v.
Thân đồng hồ có thể bằng đồng / sắt / nhựa.
Đáp ứng EMC / ESD / EMI, các yêu cầu thiết kế về khả năng tương thích điện từ cho các sản phẩm điện tử, đạt đến cấp độ công nghiệp hàng đầu.
Mô-đun không dây được tách biệt với phần cơ khí để dễ bảo trì.
Các bộ phận điện tử được niêm phong riêng biệt và cấp chống nước có thể là IP 68.
Áp dụng công nghệ mã hóa và xác minh dữ liệu tiên tiến, với độ tin cậy giao tiếp cao
Đồng hồ nước NB được giao tiếp trực tiếp với trạm gốc NB-IOT, không có bộ thu và bộ tập trung làm hệ thống đọc.
Được kết hợp bởi máy tính chủ, xây dựng một hệ thống quản lý đọc từ xa, để đảm bảo việc đọc và giám sát tự động.
Báo cáo chu kỳ dữ liệu đồng hồ nước: nó có thể được thiết lập phù hợp để báo cáo dữ liệu hàng giờ, hàng ngày, hàng tháng, bao gồm lượng nước tích lũy, dung lượng pin, trạng thái đồng hồ cũng như khoảng thời gian báo cáo.
Đọc cơ học thuận tiện: việc đọc sẽ không bị ảnh hưởng sau khi lắp ráp mô-đun không dây NB.
Tín hiệu ổn định: với trạm gốc NB-IOT, các đồng hồ đo NB thiết lập mạng bởi mạng lõi để đảm bảo tín hiệu ổn định.
Không có dây và cài đặt dễ dàng.
Lợi thế củaNmũi tênCellularTcông nghệ điện tử của NB-IOT.
Sự tiêu thụ ít điện năng
Phạm vi phủ sóng sâu 20 dB và độ lợi (xuyên tường nhiều hơn 2G).
Chi phí thấp, đa liên kết (đồng hồ báo dữ liệu trực tiếp đến trạm gốc mà không cần sự trợ giúp của thiết bị trung gian.
Bảo mật (áp dụng nền tảng quản lý đám mây để đảm bảo sự an toàn của khách hàng)
Độ tin cậy của internet (sử dụng internet cụ thể để đảm bảo hoạt động liên tục và ổn định.
Sử dụng lại mạng di động hiện tại (nhanh và rẻ).
Chi phí và chuyển vùng tiêu chuẩn toàn cầu.
Parameters ofEgiảng dạy
| Bài báo | Thông số |
| Tính thường xuyên | 800MHz, 900MHz |
| Chế độ giao tiếp | Song công, gửi và nhận |
| Công suất ra | & lt; 23dBm |
| Nhận độ nhạy | -136dBm |
| Khí thải hiện tại | & lt; 250mA |
| Nhận hiện tại | & lt; 80mA |
| Ngủ hiện tại | ≤4uA |
| Khoảng cách có thể nhìn thấy | & gt; 20Km |
| Giao thức truyền thông | CoAP |
| Nhiệt độ làm việc của mô-đun | -20ºC~+70ºC |
| Chế độ và dung lượng pin | ER26500; 8500mAh |
| Tuổi thọ pin | Báo cáo một lần mỗi ngày: khoảng 6 năm |
Cấu trúc mạng tự động của đồng hồ đo nước NB.
Tuân thủ tiêu chuẩn
Dữ liệu kỹ thuật tuân theo tiêu chuẩn ISO 4064 Class B, Class C, R80, R100, R125 hoặc R160 để lắp đặt theo chiều ngang.
Điều kiện làm việc:
Nhiệt độ nước: ≤50ºC đối với đồng hồ nước lạnh; ≤90ºC đối với đồng hồ nước nóng
Độ ẩm: 0 ~ 95% RH
Áp suất làm việc: ≤1.0 Mpa.
Tổn thất áp suất: ≤0.063Mpa.
Lớp Môi trường: B (được cài đặt bên trong).
Lớp điện từ: E1 (dân dụng, thương mại và điện từ).
Lớp chống nước: IP 68.
Yêu cầu cài đặt
* Máy đo phải được lắp đặt ở vị trí nằm ngang với hướng của dòng chảy như được chỉ ra bởi mũi tên được đúc trên thân máy đo với mặt thanh ghi hướng lên trên.
* Đường ống phải được xả sạch trước khi lắp đặt.
* Đồng hồ phải thường xuyên đầy nước trong quá trình hoạt động.
Lỗi tối đa cho phép
Trong vùng thấp hơn từ Qmin (Q1) bao gồm đến nhưng không bao gồm Qt (Q2) là ± 5%. Ở vùng trên từ Qt (Q2) bao gồm đến và bao gồm Qmax (Q4) là ± 2% (đồng hồ nước lạnh). Ở vùng phía trên từ Qt (Q2) bao gồm đến và bao gồm Qmax (Q4) là ± 3% (đồng hồ nước nóng).
Phụ kiện
Mỗi đồng hồ nước có một bộ khớp nối tùy chọn: ống 2 chiếc, đai ốc 2 chiếc và miếng đệm 2 chiếc
DỮ LIỆU KỸ THUẬT CHÍNH Theo ISO4064: 2003 (Tiêu chuẩn cũ)
| Kích thước | Inch | Lớp | Qs | Qp | Qt | Qmin | Đọc tối thiểu | Đọc tối đa |
| Dòng chảy quá tải | Dòng chảy danh nghĩa | Luồng chuyển tiếp | Lưu lượng tối thiểu | |||||
| DN (mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | A | 3 | 1.5 | 150 | 60 | 0.00005 | 99999 |
| B | 120 | 30 | ||||||
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | A | 5 | 2.5 | 250 | 100 | 0.00005 | 99999 |
| B | 200 | 50 | ||||||
| C | 37.5 | 25 | ||||||
| 25 | 1" | A | 7 | 3.5 | 350 | 140 | 0.00005 | 99999 |
| B | 280 | 70 | ||||||
| C | 52.5 | 35 | ||||||
| 32 | 11/4" | A | 12 | 6 | 600 | 240 | 0.00005 | 99999 |
| B | 480 | 120 | ||||||
| C | 90 | 60 | ||||||
| 40 | 11/2" | A | 20 | 10 | 1000 | 400 | 0.00005 | 99999 |
| B | 800 | 200 | ||||||
DỮ LIỆU KỸ THUẬT CHÍNH Theo ISO4064: 2014 (Tiêu chuẩn mới)
| DN | Mm | 15 | 20 | 25 | 32 | 40 |
| KÍCH THƯỚC | Inch | 1/2" | 3/4" | 1" | 11/4" | 11/2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | |
| Đọc tối thiểu (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Đọc tối đa (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Áp suất tối đa (MAP) | 16 | 16 | 16 | 16 | 16 | |
| Tổn thất tối đa (ΔP) | 63 | 63 | 63 | 63 | 63 | |
| Nhiệt độ tối đa | T50 | T50 | T50 | T50 | T50 | |
Kích thước và trọng lượng
| Kích thước (DN) | Nằm ngang | Kết nối chủ đề | ||
| Chiều dài L | Chiều rộng B | Chiều cao H | ||
| mm | mm | D | ||
| 15 | 165 | 90 | 150 | G¾B |
| 20 | 195 | 90 | 152 | G1B |
| 25 | 225 | 104 | 175 | G1¼B |
| 32 | 230 | 104 | 175 | G1½B |
| 40 | 245 | 125 | 210 | G2B |
