Đồng hồ nước Amr
Đồng hồ đo nước thể tích loại C / R160 đầu ra xung
LXHY-s là đồng hồ đo nước dạng piston quay bằng nhựa có đầu ra xung với bộ truyền động cơ học và thanh ghi làm kín bằng chất lỏng, dành cho ứng dụng dân dụng với kích thước 15mm và 20mm cho nước lạnh.
Đặc trưng
* Tất cả các thành phần được sản xuất bằng vật liệu có độ bền và chất lượng cao, nhựa kỹ thuật và các bộ phận bằng thép không gỉ.
* Vật liệu composite đáng tin cậy nhất cho cơ thể để đảm bảo chắc chắn nhất và tuổi thọ lâu dài nhất.
* Đảm bảo độ nhạy cao và đăng ký chính xác trong một phạm vi lưu lượng rộng.
* Chuyển động cơ khí với độ tin cậy tối đa; không ảnh hưởng từ trường bên ngoài.
* Thanh ghi niêm phong bằng chất lỏng. Các con lăn được bảo vệ bằng chất lỏng đặc biệt, được bao bọc khỏi nước, đảm bảo đọc rõ ràng trong mọi điều kiện vận hành.
* Tốc độ dòng khởi động thấp.
* Thích hợp lắp đặt ở mọi vị trí.
* Van hồi lưu bên trong để tránh tốc độ dòng dự trữ.
* Bộ lọc bên trong. Tuân thủ tiêu chuẩn Dữ liệu kỹ thuật tuân theo tiêu chuẩn ISO 4064 Class C, R160, R200.
TẦM NHÌN ĐẦU RA PULSE ĐƯỢC TRANG BỊ TRƯỚC HOẶC TẦM NHÌN ĐẦU RA XUNG ĐỘT:
* Thiết bị phát xung bao gồm một vỏ nhựa với Công tắc Reed và cáp 1,5 m với 2 lõi màu Đỏ và Đen.
* Tùy chọn với 2 công tắc sậy và cáp 1,5 m với 3 lõi màu Đỏ, Đen và Xanh dương;
* Dữ liệu điện: Vmax=24AC / DC; Imax=0,01A
* Công suất của bộ phát xung:
Tính năng tùy chọn
* Thân đồng hồ: Đồng thau, thép không gỉ và nhựa để lựa chọn.
* Có thể được trang bị tùy chọn chuyển đổi sậy.
* Đầu ra xung được trang bị trước (sẵn sàng để đọc từ xa) ở 0,5 lít / xung.
* Thiết bị đầu ra xung bao gồm một vỏ nhựa với Công tắc Reed và cáp 1,5 m với 2 lõi màu Đỏ và Đen.
* Dữ liệu điện: Vmax=24AC / DC, Imax=0,01A
* Công suất của đầu ra Xung hoặc Đầu ra xung được trang bị trước: Kích thước Dn15& Dn20, Công suất phát xung 1 lít / 2pulses)
Điều kiện làm việc
Nhiệt độ nước: ≤50ºC đối với đồng hồ nước lạnh
Áp lực nước: ≤1MPa hoặc 1.6MPa tùy chọn (tùy chọn 10bar hoặc 16bar)
Yêu cầu cài đặt
* Máy đo có thể được lắp đặt ở mọi vị trí.
* Đường ống phải được xả sạch trước khi lắp đặt.
* Đồng hồ phải thường xuyên đầy nước trong quá trình hoạt động.
* Đồng hồ phải được lắp đặt với hướng của dòng chảy như được chỉ ra bởi mũi tên được đúc trên thân đồng hồ.
Lỗi tối đa cho phép
Trong vùng thấp hơn từ Qmin (Q1) bao gồm đến nhưng không bao gồm Qt (Q2) là ± 5%.
Ở vùng trên từ Qt (Q2) bao gồm đến và bao gồm Qmax (Q4) là ± 2% (đồng hồ nước lạnh).
Phụ kiện
Mỗi đồng hồ nước có một bộ khớp nối tùy chọn: ống 2 chiếc, đai ốc 2 chiếc và miếng đệm 2 chiếc.
DỮ LIỆU KỸ THUẬT CHÍNH Theo ISO4064: 2003 (Tiêu chuẩn cũ)

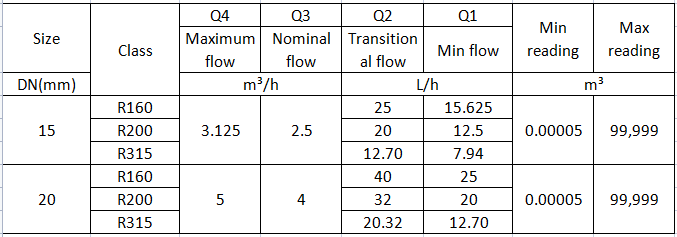

DỮ LIỆU KỸ THUẬT CHÍNH Theo ISO4064: 2014 (Tiêu chuẩn mới)
Kích thước và trọng lượng
L1: tổng chiều dài có kết nối và vòng đệm không nén.
