Ứng dụng

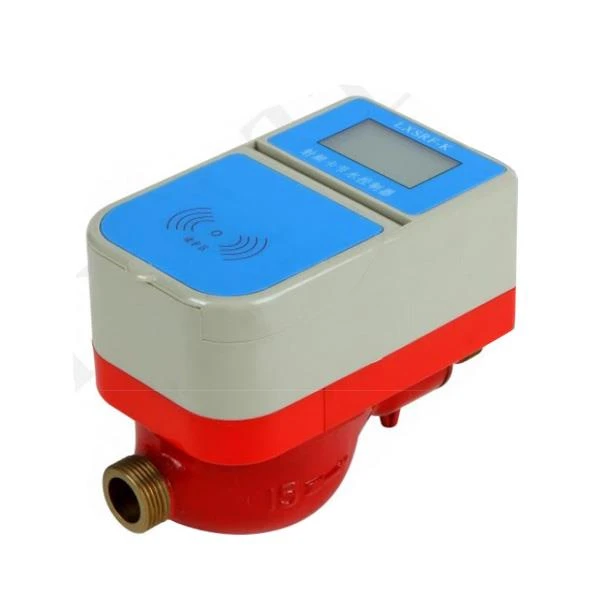

Là đồng hồ cơ sở cho thẻ IC Đồng hồ nước thông minh và đồng hồ nước điều khiển van truyền từ xa.
Đặc trưng
● Đồng hồ nước điều khiển van có nhiều tia
● Van bi được thông qua. điều khiển bằng động cơ.
● Nó có thể được sử dụng như đồng hồ cơ sở thẻ IC hoặc đồng hồ đo nước truyền từ xa.
● Cài đặt hoàn toàn kín các mô-đun, an toàn và đáng tin cậy.
Dữ liệu kỹ thuật luồng
KIỂU | mm | Q3/Q1 | Q4 | Q3 | Q2 | Q1 | Min | Max | KIỂU |
m³/h | L/h | m³ | CB | ||||||
LXSK-15 | 15 | 80 | 3.125 | 2.5 | 50 | 31.25 | 0.00005 | 99999 | |
100 | 40 | 25 | |||||||
LXSK-20 | 20 | 80 | 5.0 | 4.0 | 80 | 50 | 0.00005 | 99999 | |
100 | 64 | 40 | |||||||
LXSK-25 | 25 | 80 | 7.875 | 6.3 | 126 | 78.75 | 0.00005 | 99999 | |
100 | 100.8 | 63 | |||||||
Lỗi tối đa cho phép
Độ chính xác giữa Q1 và Q2 ± 5%
Độ chính xác từ Q2 đến Q4 ± 2% (± 3% đối với nước nóng)
Các thông số kỹ thuật chính
Điện áp làm việc của cảm biến: DC28-3.6V (Hall), DC1-10V (ống lò xo khô)
Điện áp làm việc của động cơ điện: DC3, 6V
Số lượng cảm biến: 2 (xung kép)
Nhiệt độ nước làm việc: 0 ℃ ~ 40 ℃
Tổn thất áp suất: ≤0.1Mpa
Áp suất làm việc tối đa: 1 MPa
Đồng hồ và van nước được thiết kế thành một khối, chiều dài phù hợp với tiêu chuẩn quốc gia.
Thời gian chuyển mạch của Valve' s: 7 giây
Dòng làm việc không tải: 25-35 mA
Dòng chạy khối: ≥150 mA
Tuổi thọ động cơ: thời gian chuyển đổi van hơn 5.000
Kích thước và trọng lượng
DN (mm) | Kết nối chủ đề D | L (mm) | B (mm) | H (mm) |
15 | G3/4B | 165 | 105 | 115 |
20 | G1B | 195 | 105 | 115 |
25 | G1¼ | 225 | 105 | 115 |
