Giới thiệu sản phẩm

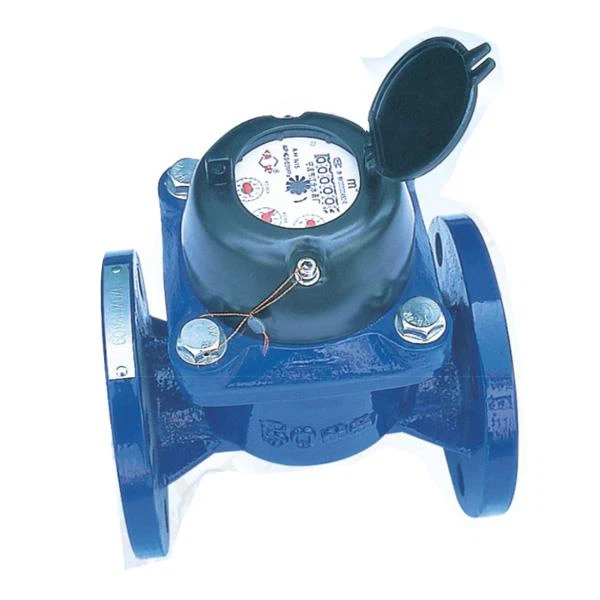

Đồng hồ đo lưu lượng nước 2 inch được thiết kế cho mục đích cấp nước và xây dựng đô thị. Đồng hồ nước sử dụng công nghệ đo thời gian vận chuyển tiên tiến độc đáo mới được phát triển của công ty, có mức tiêu thụ điện năng thấp, phạm vi đo rộng và đo lường ổn định và đáng tin cậy. Mỗi thành phần có xếp hạng IP68 để đảm bảo hoạt động lâu dài.
Ứng dụng
Đồng hồ đo lưu lượng nước 2 inch được thiết kế để đo tổng thể tích nước một hướng đi qua đường ống lớn, chẳng hạn như nước lòng, nước giếng, nước sông cũng như nước thải, ngoại trừ nước ăn mòn.
Tính năng
● Điều khiển từ tính, chống từ.
● Đồng hồ đo lưu lượng nước 2 inch có cấu trúc có thể tháo rời và dễ bảo trì.
● Công suất dòng chảy cao, mất áp suất nhỏ, chống va đập nước và chống ô nhiễm.
● Đọc rõ ràng, thời gian phục vụ dài.
● Hiệu suất vượt trội so với GB / T 778-2007 và ISO 4064
● Sẵn sàng trang bị tính năng đọc từ xa, ba loại tín hiệu xung, thích hợp để sử dụng với công tắc sậy, diode phát sáng và cảm biến kim loại.
Đọc tối thiểu
Đọc tối đa
Dữ liệu kỹ thuật dòng chảy
Kích thước đồng hồ Dia DN (mm) | Q3/Q1 | Q2/Q1 | Tốc độ dòng chảy | Sự đọc | |||||
Q4 Quá tải Tốc độ dòng chảy | Q3 Danh nghĩa Tốc độ dòng chảy | Q2 Transitional Tốc độ dòng chảy | Q1 Tối thiểu Tốc độ dòng chảy | Tối thiểu Dung lượng đăng ký | Tối đa Dung lượng đăng ký | ||||
Mm | m³/h | m³ | |||||||
50 | 20 | 4 | 31.25 | 25 | 5.0 | 1.25 | 0.0002 | 999999 | |
65 | 20 | 4 | 50 | 40 | 8.0 | 2.0 | 0.002 | 999999 | |
80 | 20 | 4 | 78.75 | 63 | 12.6 | 3.15 | 0.005 | 999999 | |
100 | 20 | 4 | 125 | 100 | 20 | 5.0 | 0.005 | 999999 | |
125 | 20 | 4 | 200 | 160 | 32 | 8.0 | 0.005 | 999999 | |
150 | 20 | 4 | 312.5 | 250 | 50 | 12.5 | 0.005 | 999999 | |
200 | 20 | 4 | 500 | 400 | 80 | 20 | 0.005 | 999999 | |
250 | 20 | 4 | 787 | 635 | 127 | 31.5 | 0.05 | 9999999 | |
300 | 20 | 4 | 1250 | 1000 | 200 | 50 | 0.05 | 9999999 | |
Kích thước và trọng lượng
Phun ra | L | D | D1 | H | Bu lông mặt bích | Trọng lượng |
Mm | dxn | Kg | ||||
50 | 200 | Φ165 | Φ125 | 253 | M16x4 | 15 |
65 | 200 | Φ185 | Φ145 | 268 | M16x4 | 15 |
80 | 225 | Φ200 | Φ160 | 284 | M16x8 | 17.5 |
100 | 250 | Φ220 | Φ180 | 295 | M16x8 | 20 |
125 | 250 | Φ250 | Φ210 | 310 | M16x8 | 22 |
150 | 300 | Φ285 | Φ240 | 339 | M20x8 | 33 |
200 | 350 | Φ340 | Φ295 | 382 | M20x8 | 45 |
250 | 400 | Φ395 | Φ350 | 433 | M20x12 | 94 |
300 | 450 | Φ445 | Φ400 | 483 | M20x12 | 114 |
Lỗi tối đa cho phép
Độ chính xác giữa Q1 và Q2±5%
Độ chính xác giữa Q2 và Q4±2% (±3% đối với nước nóng)
ĐIỀU KIỆN LÀM VIỆC
Nhiệt độ làm việc cho máy đo nước lạnh: +0,1 °C ~ + 50 ° C
Nhiệt độ làm việc cho đồng hồ nước nóng: +0,1 °C ~ + 90 ° C
Mất đầu:△P63
Áp lực công việc≤1. 0Mpa
