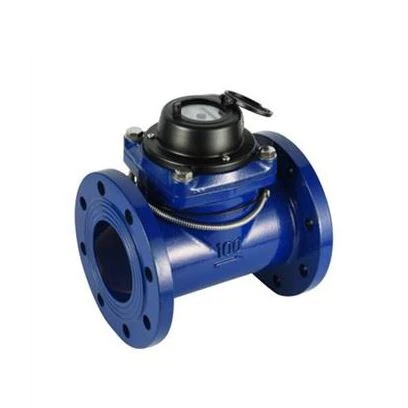

Đồng hồ đo nước Woltman đọc từ xa

Đọc từ xa Đồng hồ nước Woltman Class B Ứng dụng Để đo lưu lượng lớn của nước lạnh uống được đi qua các đường ống có kích thước từ 40mm đến 600mm. Các tính năng * Truyền động từ tính, điện trở truyền tải thấp hơn. * Thanh ghi quay số khô được niêm phong đảm bảo đọc rõ ràng. * Cơ chế đo ...

Gửi yêu cầu

Mô tả

Đồng hồ đo nước Woltman đọc từ xa

Remote Reading Woltman Water Meter Class B/R80

Ứng dụng

Để đo lưu lượng lớn nước lạnh đi qua đường ống có kích thước từ 40mm đến 600mm.

Đặc trưng

* Truyền động từ tính, điện trở truyền động thấp hơn.

* Thanh ghi quay số khô được niêm phong đảm bảo đọc rõ ràng.

* Cơ cấu đo có thể tháo rời khỏi thân để kiểm tra, bảo trì và thay thế, và thân máy không cần' không được tháo rời khỏi đường ống.

* Các bộ phận có thể thay thế cho nhau.

* Tổn thất áp suất thấp. Tuổi thọ làm việc lâu dài.

* Có thể được trang bị công tắc sậy (thanh ghi có thể' t xoay).

Tuân thủ tiêu chuẩn Dữ liệu kỹ thuật tuân theo tiêu chuẩn ISO 4064 Class B, R50, R63 và R80

Điều kiện làm việc

Nhiệt độ nước: ≤50ºC đối với đồng hồ nước lạnh

Nhiệt độ nước: ≤90ºC đối với đồng hồ nước nóng

Áp lực nước: ≤1MPa hoặc 1.6MPa hoặc 4.0 MPa tùy chọn (tùy chọn 10bar hoặc 16bar r 40 bar)

Yêu cầu cài đặt

* Máy đo có thể được lắp đặt ở vị trí ngang, dọc hoặc nghiêng.

* Nên đặt một vị trí nằm ngang với mặt thanh ghi hướng lên trên.

* Đường ống phải được xả sạch trước khi lắp đặt.

* Đồng hồ phải thường xuyên đầy nước trong quá trình hoạt động.

Lỗi tối đa cho phép

Trong vùng thấp hơn từ Qmin (Q1) bao gồm đến nhưng không bao gồm Qt (Q2) là ± 5%.

Ở vùng trên từ Qt (Q2) bao gồm đến và bao gồm Qmax (Q4) là ± 2% (đồng hồ nước lạnh).

Ở vùng phía trên từ Qt (Q2) bao gồm đến và bao gồm Qmax (Q4) là ± 3% (đồng hồ nước nóng). Hot Removable Woltman Water Meter Class B (40mm-600mm)

DỮ LIỆU KỸ THUẬT CHÍNH Theo ISO4064: 2003 (Tiêu chuẩn cũ)

Kích thước đồng hồ	Đo lường	Lưu lượng tối đa	Dòng chảy danh nghĩa	Dòng chuyển tiếp	Lưu lượng tối thiểu	Đọc tối thiểu	Đọc tối đa
Kích thước đồng hồ	Đo lường	Lưu lượng tối đa	Dòng chảy danh nghĩa	Dòng chuyển tiếp	Lưu lượng tối thiểu	Đọc tối thiểu	Đọc tối đa
mm	lớp	m³/h				m³
40	B	20	10	0.8	0.2	0.0002	999999
50	B	30	15	3	0.45	0.0002	999999
65	B	50	25	5	0.75	0.0002	999999
80	B	80	40	8	1.2	0.002	999999
100	B	120	60	12	1.8	0.002	999999
125	B	200	100	20	3	0.002	999999
150	B	300	150	30	4.5	0.002	999999
200	B	500	250	50	7.5	0.002	999999
250	B	800	400	80	12	0.002	999999
300	B	1200	600	120	18	0.02	9999999
350	B	1600	800	160	24	0.02	999999999
400	B	2000	1000	200	30	0.02	999999999
500	B	3000	1500	300	45	0.02	999999999
600	B	6000	3000	600	90	0.02	999999999

DỮ LIỆU KỸ THUẬT CHÍNH Theo ISO4064: 2005 （Tiêu chuẩn mới）

Kích thước đồng hồ	Đo lường	Q4	Q3	Q2	Q1	Đọc tối thiểu	Đọc tối đa
mm	R	m³/h				m³
40	63	20	16	0.41	0.25	0.0002	999999
50	63	31.25	25	0.63	0.40	0.0002	999999
65	80	50	40	0.80	0.50	0.0002	999999
80	80	78.7	63	1.26	0.79	0.002	999999
100	80	125	100	2.00	1.25	0.002	999999
125	80	200	160	3.20	2.00	0.002	999999
150	80	312.5	250	5.00	3.13	0.002	999999
200	63	500	400	10.16	6.35	0.002	999999
250	50	787	630	20.16	12.60	0.002	999999
300	50	1250	1000	32	20	0.02	9999999
350	50	2000	1600	51.2	32	0.02	999999999
400	50	3125	1600	51.2	32	0.02	999999999
500	50	5000	2500	80	50	0.02	999999999
600	50	7870	4000	128	80	0.02	999999999

Kích thước và trọng lượng

Dimensions2

Kích thước đồng hồ	Chiều dài L	Chiều rộng W	Chiều cao H	Kết nối chủ đề
mm	mm			D	Vòng tròn bu lông Dia D1	Kết nối bu lông
40	200	256	400	165	125	4xM16
50	200	256	400	165	125	4xM16
65	200	256	400	185	145	4xM16
80	225	276	400	200	160	8xM16
100	250	286	400	220	180	8xM16
125	250	301	400	250	210	8xM16
150	300	346	500	285	240	8xM20
200	350	373	500	340	295	8xM20
250	450	493	730	395	350	12xM20
300	500	516	730	445	400	12xM20
350	500	560	730	520	470	12xM21
400	600	631	830	565	515	16xM24
500	800	785	930	715	650	20xM30
600	1000	865	1030	840	770	20xM33
